日本NF BP4610雙極性電源
利用可編程功能，能夠?qū)敵瞿Ｊ阶杂傻鼐幊獭?/span>
雙極性輸出，對于電感性和電容性負荷也具有良好性能
作為用于測試車載電子設備/電動機/電磁線圈/大容量電容器的電源，作為用于測試電源/電池的電子負荷，…可用于各種各樣不同的場合
日本NF BP4610雙極性電源 ? 產品特點
- 高功率：±60V（可轉換）
- ±10A～±100A共計10種型號
- 高速：DC～150kHz（CV模式，調節特性）
- 內置255step的時序信號源
- 可進行DC（直流）·正弦波·方波加之任意波的輸出
- 可選擇恒壓(CV)／恒流(CC)動作
- 響應校正功能
- 限壓限流，測試表示功能
- USB通訊界面，外部控制I/O
- 可作為依據模擬輸入的功率增幅器使用
- 標配控制軟件（測試值得數據記載，時序程控／任意波的編輯）
一般功能
輸出范圍廣-電壓·電流4象限輸出
BP系列不僅可針對正負電壓，也可電流供電方向·吸收進行4象限輸出如同螺線管會產生逆電動勢裝置接電解性電容等蓄電性負載。并且?guī)в须妱觿莸膩嗠婓w及燃料電池的電源·電池類。
一般直流電源無法驅動的設備及可靈活驅動的電源。
依據極限值，可調整－5V～+115V、－115V～＋5V的輸出范圍（輸出電流范圍也隨之變化）
輸出電壓高，電流大，寬帶，恒電流運轉
輸出電壓范圍在±60V，覆蓋車載電裝品測試所需求的高電壓。另外，評價測試大型部件的大電流，傳感器的驅動等所需高速性，并且，針對低電阻的螺線管驅動時等恒電流運轉，因BP系列擁有充實的規格，可以滿足設備研發及測試需求。
衍生出±10A至±100A的10種型號，拓展了用途。

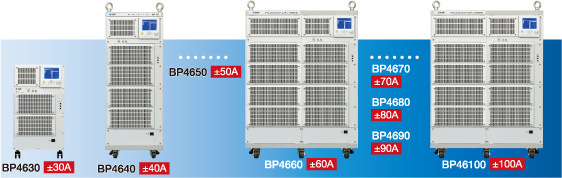

陣容
新陣容 (± 30 A ～ ± 100 A) | ||||||||||
BP4630 | BP4640 | BP4650 | BP4660 | BP4670 | BP4680 | BP4690 | BP46100 | |||
輸出 | ± 60 V, 120 Vp-p | |||||||||
輸出 | ± 30 A (DC) | ± 40 A (DC) | ± 50 A (DC) | ± 60 A (DC) | ± 70 A (DC) | ± 80 A (DC) | ± 90 A (DC) | ± 100 A (DC) | ||
小幅震蕩頻率特性 | DC ～ 200 kHz（CV、調整特性、輸出振幅12Vp-p） | |||||||||
操作 | 恒電壓（CV）/恒電流（CC）可選擇操作模式 | |||||||||
| ||||||||||
BP4610 / BP4620 (± 10 A ～ ± 20 A) | ||||||||||
BP4610 | BP4620 | |||||||||
輸出電壓 | ± 60 V, 120 Vp-p | |||||||||
輸出電流 | ± 10 A (DC) | ± 20 A (DC) | ||||||||
小幅震蕩頻率特性 | DC～200kHz（CV、調整特性、輸出振幅12Vp-p）， | |||||||||
操作模式 | 恒電壓（CV）/恒電流（CC）可選擇操作模式 | |||||||||
| ||||||||||
帶有操作便捷和高效操作機能
程控功能
內藏程控信號源，使用程控成為可能。
例如，電裝產品電壓變動測試中使用的連續電壓變化類型，可采用事前制作程序，使用1次程控測試即可實行。
· 程控數 | CV/CC模式各1個程序 |
· 步驟數 | 1～255個步驟 |
· 步驟時間 | 0.1ms～999.9999s（分辨率0.1ms） |
· 參數 | 直流電壓、重迭交流電壓、頻率、波形 |
· 跳躍次數 | 1～999或連續 |
· 程控控制 | 開始、停止、Hold、Branching（分支） |
利用程控機能的多種多樣輸出類型
例1 繼電操作測試類型例:電源變動穩定性測試
例2 車載電裝品測試類型例（ISO/DIS7637-2.2 Pulse4）
（仿真啟動時過低電壓情況）
可便捷的使用軟件設置復雜測試類型
除產品本身的設定功能外，還可通過軟件進行程控類型的編輯。包含標準控制軟件。
響應校準功能
包含電感（線圈成分）及靜電容量(電容成分)電磁部品等，針對帶有復雜電阻特性的負載的過渡響應，依據負載不同存在差異。
BP系列產品依據客戶實際負載條件對矩形波及輸出急變進行調整，搭載適合的響應校準功能。
輸出限壓·限流
裝備有輸出電壓及電流各自獨立的正負大值的限制功能設定功能。
輸出電壓調整時，使用輸出限壓。
其它功能
- 輸出電壓·輸出電流訊號通過顯示器同步輸出
- 測試功能：輸出電壓·電流（DC值及p-p值）測試·表示
- 輸出ON/OFF機能
- 振蕩器及記錄訊號可以使用的外部仿真輸入
- 外部控制輸入輸出（輸出ON/OFF、程控控制等）
- USB接口標準裝備
- 任意波組數16組保存/召回儲存器 30組
控制軟件
基本參數操作，測試值的數據記錄，程控編輯及任意波制作/傳送程控編輯/配備標準控制軟件。支持測試數據分析及生產線的自動化。
 |  | |
| 遠程控制 | 程控編輯 | |
|
| |
| 任意波形制作 | 測試值的數據記錄 |
? 應用

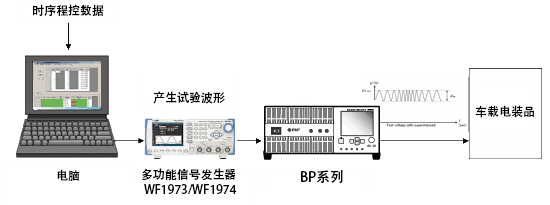

1. 作為ISO 16750-2：2006規格標準「車載電裝品用試驗裝置」
與BP系列，多功能信號源WF1973/WF1974搭配，使用依照WF1973/WF1974時序程控功能，使「ISO 16750-2：2006」進行標準化測試成為可能。
2. 用于12V/24V/42V車載電子設備的電源電壓波動測試
利用BP系列可進行各種車載電子設備的電源電壓波動測試。利用本機的編程功能，可將特定的模式預先編程，然后輸出。不但可對12V/24V的電子設備進行測試，對于42V的也可以測試。
3. 作為用于產生磁場的恒定電流電源
在電磁場測試中，為了產生定量且穩定的磁場，就需要對電磁線圈供給恒定的電流。采用BP系列，因為能輸出恒定電流（CC），所以能使流過電磁線圈的電流保持恒定，從而產生出穩定的磁場。
4. 作為用于電容器脈動測試的恒定電流電源
可用于測試使用電容器的變換器等裝置的脈動特性。利用BP系列的恒定電流（CC）輸出，可以在穩定的運行下進行測試。此外，還可用編程功能對輸出模式編程。
5. 作為用于電鍍的恒定電流電源
可作為各種電子器材電鍍用的恒定電流電源來使用。
利用BP系列的恒定電流（CC）輸出，可以始終保持供給穩定的電流。此外，還可用編程功能對輸出模式編程。
