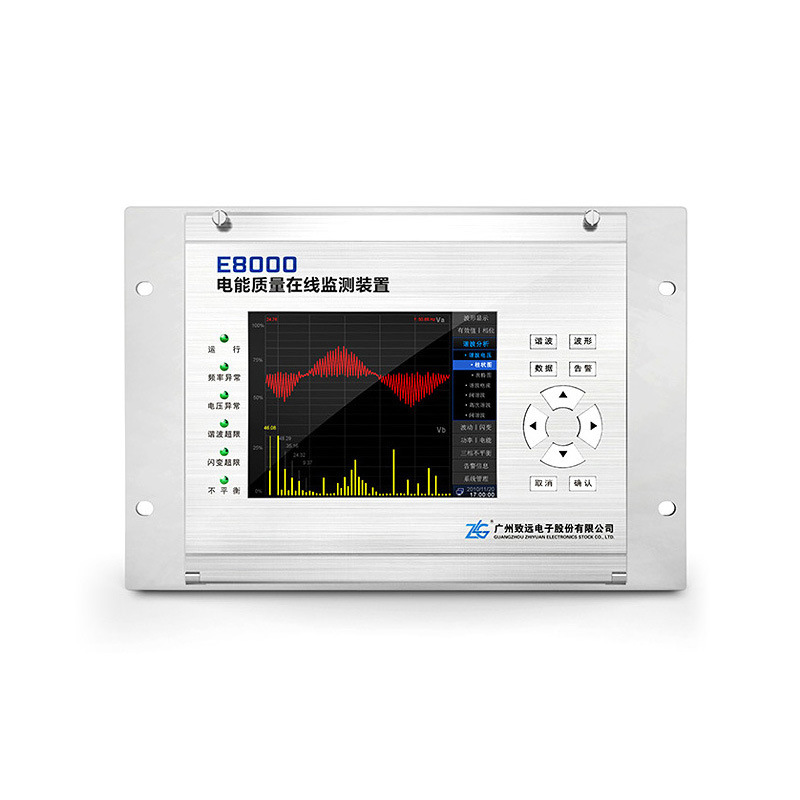

在線式單回路電能質量監測裝置 E8000

E8000 電能質量在線監測裝置是我司通過多年的技術積累，推出的具有*自主知識產權的在線式電能質量監測產品。E8000通過了開普實驗室型式試驗認證和IEC61850 規約*性實驗認證，精度*符合IEC61000-4-30A 級標準。目前已通過廣東、廣西等地電科院的入網檢測，廣泛應用于全國各地各級變電站、高耗能企業對現場電能質量的監測與分析。

電能質量監測系統PQS-II 是配套在線式電能質量監測裝置應用的軟件系統。PQS-II 采用B/S+C/S 結合的架構，有助于快速準確的定位電能質量問題，滿足不同行業的應用需要

E8000 核心技術指標

測量通道數：4通道電壓，4通道電流
電壓測量量程：標稱值100V，大值460V
電流測試量程：標稱值5A，大值10A
支持工頻50Hz測量，測量范圍42.5Hz~57.5Hz
測量線路：三相三線/三相四線

測量精度*符合IEC61000-4-30*標準
支持IEC61850通信規約
支持標準化數據格式：PQDIF、Comtrade
2路以太網接口、2路USB-HOST接口、1路USB2.0-B型接口
數據存儲容量: 8G


常用功能
原始波形顯示與測量	閃變分析
監測被測信號50 次諧波分量，包括1~50 各次諧波畸變率、總諧波畸變率、諧波相角、間諧波，滿足國標GB/T 14549 和 IEC 61000-4-7 對公用電網諧波的測試要求。	公共供電點電壓因沖擊性功率負荷（如煉鋼電弧爐，電弧焊機等）引起的電壓快速變化而導致的閃變效應，容易使人眼疲勞、不舒服，甚至情緒煩躁。E8000系列電能質量在線監測裝置具有電壓閃變監測功能，符合GB/T 12326-2008標準。

電壓波動與故障錄波	分量測量及電壓不平衡度分析
E8000電能質量在線監測裝置能捕捉所有電壓電流通道的波形，分析干擾源。諧波分量超標、畸變率超標、電壓有效值超標、短路故障等均可啟動電壓波形與故障錄波記錄，從而捕捉電壓波形細微的變化。	E8000電能質量在線監測裝置可測量電壓電流的不平衡度及零序、正序、負序的幅值和相位，顯示電壓電流的相位圖。

電力系統頻率波動監測及記錄	電能質量超標計量
E8000電能質量在線監測裝置頻率測量精度為 0.001Hz，頻率范圍從42.5Hz 連續到57.5Hz，在線監測電力系統頻率，頻率越限可及時報警及記錄。	E8000電能質量在線監測裝置可以連續不間斷監視電能質量是否符合相關標準，通過軟件可設置不同的超標條件，啟動超標電能參數統計并記錄對應超標量，時間分辨率達1ms。

E8000－特色功能

IEC61850 通信規約

undefined

在E8000電能質量在線監測裝置已通過開普實驗室的IEC61850 規約*性測試，能夠無縫對接到任何支持IEC61850 通信規約的主站后臺。

E8000-按鍵功能介紹

特點：

互操作性：IEC61850標準在MMS基礎上建立了一套適用于電力系統的通信接口ACSI，保證符合IEC61850標準的各廠家產
品可以方便的實現互操作。
長期穩定性：為了適應過去、現在和未來的通信技術，IEC61850采用了抽象定義法，即抽象通信服務（ACSI），從而將具
體的通信協議棧應用以特定通信服務映射（SCSM）加以規定，適應了通信技術的變化與發展。

功能：

通過IEC61850實現終端的遠程控制和參數管理；
通過IEC61850報告機制按照定時和召喚方式實時上傳終端數據；
通過IEC61850文件上傳服務可提供PQDIF和Comtrade格式文件的上傳功能；

支持標準化數據格式

PQDIF
IEEE 1159 規定的一種通用標準的數據交換格式PQDIF（Power Quality Data Interchange Format），該標準提供一個公共的數據交換平臺，使設備提供商和軟件提供商之間的數據能夠相互導入、導出、互相使用。

Comtrade
Comtrade(IEEE Std C37.111-1999，IEEE Standard Common Format for Transient Data Exchange) 是IEEE 標準電力系統暫態數據交換格式，該標準為電力系統或電力系統模型采集到的暫態波形和事件數據定義了一種格式。

測量精度高

E8000測量精度達到IEC61000-4-30A 級標準，*符合國家標準要求

GB/T 15945-2008 電能質量電力系統頻率偏差
GB/T 12326-2008 電能質量電壓波動和閃變
GB/T 14549-93 電能質量公用電網諧波
GB/T 15543-2008 電能質量三相電壓不平衡

EMC 性能

我司擁有上*進的電磁兼容測試系統，設備來自EMTEST、HAEFELY、Agilent、Schaffner 等品牌，在國內同行中處于高的地位，確保產品在EMC 性能上可以通過GB 相關等級測試。

GB/T 17626.2-2006靜電放電抗擾度
GB/T 17626.3-2006射頻電磁場輻射抗擾度
GGB/T 17626.4-2008電快速瞬變脈沖群抗擾度
GB/T 17626.5-2008 浪涌（沖擊）抗擾度
GB/T 17626.8-2006工頻磁場抗擾度
GB/T 17626.9-1998脈沖磁場抗擾度
GB/T 17626.12-1998 振蕩波抗擾度

E8000-認證：

undefined

技術參數

廣州致遠 E8000在線式電能質量監測裝置? 技術參數

輸入?yún)?shù)	輸入通道數	4通道電壓、4通道電流
	電壓測量量程	標稱值57.74V、100V、230V，大可測460V
	電流測量量程	標稱值5A，大值10A
	測量線路基本頻率	50Hz
	測量線路	三相三線/ 三相四線
測量項目	電壓	有效值、平均值、正峰值、負峰值、半波有效值、峰值因數
	頻率	頻率
	電流	有效值、平均值、正峰值、負峰值、半波有效值、峰值因數
	功率和電能	有功功率、無功功率、視在功率、功率因數、位移功率因數、電能能耗
	電壓諧波	總諧波畸變率、諧波直流分量、1~50次諧波、16 組間諧波、1~35次高次諧波、1~50次諧波子組
	電流諧波	總諧波畸變率、諧波直流分量、1~50次諧波、0-49次間諧波、1~35次高次諧波、1~50次諧波子組、電流K系數
	諧波功率	總諧波畸變率、諧波直流分量、1~50次諧波
	波動和閃變	短閃變、長閃變、波動、波動大值
	不平衡	正序電壓、正序電流、負序電壓、負序電流、零序電壓、零序電流、不平衡度
	異常事件記錄	電壓暫升、電壓暫降、電壓短時中斷、沖擊電流、電壓電流總畸變率越限、奇偶次諧波含有率越限、電壓電流不平衡越限、頻率越限、短閃變越限、長閃變越限、長期電壓中斷、電壓上下偏差
頻率	測量方式	由10個周期（50Hz時）運算
	顯示方式	顯示A通道電壓的頻率值
	測量量程/分辨率	50.000Hz/0.001Hz
	測量帶寬	42.5~57.5Hz
	測量精度	±0.002Hz
電壓、電流半波有效值	測量方式	每兩個周期運算一次，每周期取1/2周波組成1個波形運算
	測量量程/分辨率	電壓：120V/0.01V，230V/0.01V，400V/0.01V，1000V/0.01V
		電流：根據使用的電流鉗而不同
	測量精度	標稱值的0.2%
電壓有效值	測量方式	由10個周期的方均根值計算
	顯示方式	每通道的電壓有效值
	測量量程/分辨率	460V/0.01V
	測量精度	標稱電壓的0.1%
電流有效值	測量方式	由10個周期的方均根值計算
	顯示方式	每通道的電流有效值
	測量量程/分辨率	電流量程：10A，測量精度：標稱電流的0.1%
	測量精度	讀數的0.1%+電流鉗精度
諧波電壓、諧波電流、諧波功率	測量方式	符合IEC61000-4-7，分析時間窗為10個周期
	窗口點數	5120點
	顯示方式	表格圖、趨勢圖、柱狀圖
	測量次數	1~50次
	測量精度	電壓諧波大于1%標稱值時：誤差小于1%讀數
		電壓諧波小于1%標稱值時：誤差小于0.05%的標稱電壓值
		電流諧波大于3%標稱值時：誤差小于1%讀數
		電流諧波小于3%標稱值時：誤差小于0.05%的電流量程
間諧波電壓、間諧波電流	測量方式	符合IEC 61000-4-7，分析時間窗為10個周期
	窗口點數	5120點
	顯示方式	表格圖、趨勢圖、柱狀圖
	測量次數	1~16組
	測量精度	電壓諧波大于1%標稱值時：誤差小于1%讀數
		電壓諧波小于1%標稱值時：誤差小于0.05%的標稱電壓值
		電流諧波大于3%標稱值時：誤差小于1%的讀數
		電流諧波小于3%標稱值時：誤差小于0.05%的電流量程
諧波電壓子組、諧波電流子組	測量方式	符合IEC 61000-4-7，分析窗口幅度10個周期
	窗口點數	5120點
	顯示方式	表格圖、趨勢圖、柱狀圖
	測量次數	1~50次
	測量精度	電壓諧波大于1%標稱值時：誤差小于1%的讀數
		電壓諧波小于1%標稱值時：誤差小于0.05%的標稱電壓值
		電流諧波大于3%標稱值時：誤差小于1%的讀數
		電流諧波小于3%標稱值時：誤差小于0.05%的電流量程
高次諧波電壓、高次諧波電流	測量方式	符合IEC 61000-4-7，分析時間窗為10個周期
	窗口點數	5120點
	顯示方式	表格圖、趨勢圖、柱狀圖
	測量次數	1~35組
	測量精度	電壓諧波大于1%標稱值時：誤差小于1%的讀數
		電壓諧波小于1%標稱值時：誤差小于0.05%的標稱電壓值
		電流諧波大于3%標稱值時：誤差小于1%的讀數
		電流諧波小于3%標稱值時：誤差小于0.05%的標稱電壓值
有功功率、無功功率、視在功率	測量方式	有功功率：每10個周波的平均功率
		視在功率：由電壓電流的有效值來運算
		無功功率：由視在功率、有功功率來計算
	顯示方式	表格圖、趨勢圖
	測量量程/分辨率	根據電壓電流量程來確定
	測量精度	±0.5%讀數
功率因數	測量方式	有功功率與視在功率之比
	顯示方式	實時數據顯示
	測量量程/分辨率	-1.000~1.000/0.001
	測量精度	±0.5%讀數
電壓不平衡度、電流不平衡度（負序、零序）	測量方式	三相三線制或三相四線制時，使用三相的基波成分來計算
	顯示方式	表格圖、趨勢圖、矢量圖
	測量精度	電壓不平衡度：±0.2%；
		電流不平衡度：±0.5%
電壓波動	測量方式	半波方均值來計算
	顯示方式	表格圖、趨勢圖
	測量精度	±1%
IEC閃變	測量項目	短閃變（Pst）、長閃變（Plt）
	測量方式	根據IEC61000-4-15標準計算， Pst（10分鐘），Plt（2小時）
	顯示方式	表格圖、趨勢圖
	測量量程	0~20
	測量精度	±5%
沖擊電流	測量方式	電流半波有效值超過設定值且持續時間為10ms~1min
	顯示方式	沖擊電流波形、沖擊電流大值
	測量精度	0.10%
電壓暫升、電壓暫降、短時中斷	測量方式	暫升：電壓半波有效值超過設定值且持續時間為10ms~1min時，判定為暫升
		暫降：電壓半波有效值超過設定值且持續時間為10ms~1min時，判定為暫降
		短時中斷：電壓半波有效值超過設定值且持續時間為10ms~1min時，判定為短時中斷
	顯示方式	暫升、暫降、短時中斷的波形持續時間、幅度等
	測量精度	0.10%
共模抑制	CMRR	>60dB
電磁兼容性	標準	等級4：GB/T 17626.2-2006靜電放電抗擾度
		等級3：GB/T 17626.3 -2006射頻電磁場輻射抗擾度
		等級3：GB/T 17626.4 -2006電快速瞬變脈沖群抗擾度
		等級3：GB/T 17626.5 -2008浪涌（沖擊）抗擾度
		等級3：GB/T 17626.8 -2006工頻磁場抗擾度
		等級3：GB/T 17626.9 -1998脈沖磁場抗擾度
		等級3：GB/T 17626.12 -1998振蕩波抗擾度
標準	測量方法	IEC 61000-4-30
	測量性能	IEC 61000-4-30 *
	閃變	IEC 61000-4-15
	諧波	IEC 61000-4-7
串擾	電壓輸入端之間	標稱頻率下為 -60dB
串擾	存儲環境	標稱頻率下為-95dB
環境可靠性	標準	GB/T 2423.1-2008低溫
		GB/T 2423.2-2008高溫
		GB/T 2423.4-2008交變濕熱
		GB/T 2423.5-1995沖擊
		GB/T 2423.10-2008振動
		GB/T 2423.22-2002溫度變化

廣州致遠 E8000 在線式單回路電能質量監測裝置基本參數

型號		E8000
機械	尺寸	259.28×177×300.15
機械	重量	約4kg
顯示	尺寸	5.6英寸
	分辨率	640×480
	亮度	大亮度350cd/m2 (Typ.)，亮度可調
	對比度	500:1（Typ）
	可視角度	70/70/50/70（Typ.）（CR≥10）（左/右/上/下）
外部接口	USB Host	2個
	USB Device	1個
	以太網接口	2個
	串口	1個
	開關量輸入	2路光耦隔離輸入 24V內部激勵或DC 220/110/24V外激勵
	開關量輸出	2路繼電器輸出 AC 250V 8A或DC 250V 0.2A/DC 30V 2A
存儲	類型	TF卡（內置）
存儲	容量	8G
電源	市電	+85VAC~+265VAC , 110V/220VDC
	適配器輸出	無
	電池	無
	省電時間	待機時間可調
環境	工作環境	室內使用，-20℃~+70℃，濕度90rh%以下
環境	存儲環境	室內保存，-40℃~+85℃，濕度95rh%以下（不凝結）
安全性	符合標準	500V/10M，2kV:GB/T 15479-1995
