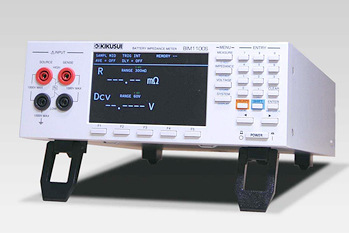

型號

BIM1100S

測量項目

阻抗/直流電壓

測量方式

AC 定電流四線量測法

測量電流頻率

1kHz

阻抗測量范圍

0Ω ~ 3.1Ω ( 最小分辨率0.1μΩ)

電壓測量范圍

BIM1030S: DC0V ~ ±300V ( 最小分辨率10μV)

BIM1100S: DC0V ~ ±1000V ( 最小分辨率10μV)

功能

ΩV 功能(阻抗、直流電壓同時測量)

Ω 功能(僅量阻抗)

V 功能(僅量直流電壓)

額定輸入電壓

BIM1030S: DC ±300V

BIM1100S: DC ±1000V

對地間最大額定電壓

BIM1030S: DC ±330V ( 超過300V后不顯示)

BIM1100S: DC ±1100V ( 超過300V后不顯示)

直流電壓輸入阻抗

Over ~ 2.7MΩ

開路端子電壓

3mΩ ~ 3Ω: 10V peak

量程

阻抗量程

3mΩ / 30mΩ / 300mΩ / 3Ω

電壓量程

BIM1030S: 6V / 60V / 300V

BIM1100S: 6V / 60V / 600V / 1000V

自動量測功能

阻抗與直流電壓均可各自獨立設置手動/自動量程

測量值顯示

阻抗顯示范圍

3mΩ: -3.1mΩ ~ 3.1mΩ

30mΩ: -31mΩ ~ 31mΩ

300mΩ: -310mΩ ~ 310mΩ

3Ω:  -3.1Ω ~ 3.1Ω

電壓顯示范圍

6V: -6.3V ~ 6.3V

60V: -63V ~ 63V

300V: -315V ~ 315V (BIM1030S)

1000V: -1050V ~ 1050V (BIM1100S)

超出量程顯示

阻抗或電壓超出時各自以“OVER”表示

測量異常顯示

Detected information:

SOURCE HIGH-LOW connection faults,.

3mΩ “-.----”

30mΩ “--.---”

300 mΩ”---.--”

3Ω “-.----”"

取樣時間

取樣速度

FAST

MID.

SLOW

AC LINE Freq. 50Hz

20ms

40ms

160ms

AC LINE Freq. 60Hz

20ms

50ms

150ms

響應時間

響應時間定義

探棒于開路狀態下,從連接待測物開始到內部測量電路穩定的時間

DC 電壓響應時間:約1ms AC電阻響應時間:約2ms

DC 電壓總測量時間

完整測量所花費時間: DC電壓響應時間+取樣時間

AC 電阻總測量時間

完整測量所花費時間: DC電壓響應時間+取樣時間

調零

調零功能

• 調零設置: ON / OFF阻抗與電壓共享

• 調零清除:電壓與阻抗調零值同時清除

允許調零范圍

• DC 電壓量程: 1000 COUNT

• AC 阻抗量程: 1000 COUNT

自校正

BIM 系列采用具有自動調零組件的主動組件,無需使用者做校正操作

觸發

內部/外部

測試電流控制

脈波/連續

延遲

延遲功能

ON / OFF

延遲功能

0 ~ 9.999 秒

平均

平均功能

ON / OFF ( 阻抗和電壓共享)

平均次數

2 ~ 99

平均處理

內部觸發測量時為移動平均,外部觸發時為單純平均

比較器

比較器功能

ON / OFF ( 阻抗和電壓各自獨立設置)

比較器設置

HIGH / LOW

判定

HI / LO 阻抗與電壓獨立測試值異常判定

V-HI / V-LO / OHM-HI / OHM-LO

測量值儲存功能與統一發送功能

測量值儲存

ON / OFF / 清除

儲存觸發

可將量測值保存到內存中,通過RS-232C輸出測量值

按鍵鎖定

ON / OFF (KEYLOCK 時按鍵失效)

電源頻率

環境電源頻率設置

50/60Hz

面板讀取和保存

可面板顯示編號保存,讀出測量條件

面板數

99

保存項目

阻抗量程、電壓量程、自動量程設置、調零設置、采樣速度、觸發源、延遲設置、平均設置、比較器設置、顯示切換、鎖鍵

顯示設備

4.3  800 x 480 IPS TFT LCD

外部接口

EXT I/O

輸入:光藕合器絕緣開集極(耐電壓DC 30V)

輸出:光藕合器絕緣開集極(DC 30V、50mA max.)輸入信號:測量觸發面板設置呼叫

輸出信號:測試結束測試異常比較器結果(HI/LO)電源輸出12V 100mA

通訊接口

RS-232C , LAN

RS-232C

通信設置:長度8位, 1停止位,無parity check

通訊速度: 9600, 19200, 38400, 57600, 115200 bps

關于精度

f.s

最大顯示值

rdg.

當前顯示值

dgt.

LCD 上的讀值顯示最小位數(分辨率)

阻抗測量規格

量程

3mΩ

30mΩ

300mΩ

3Ω

最大顯示值

3.1000mΩ

31.000mΩ

310.00mΩ

3.1000Ω

分辨率

0.1μΩ

1μΩ

10μΩ

100μΩ

測試電流*1

100mA

100mA

10mA

1mA

測試電流頻率

1kHz ± 0.2Hz

精度*2

±0.5%rdg. ±5dgt.

溫度系數

(±0.05%rdg.

±1dgt.)/°C

(±0.05%rdg. ±0.5dgt.)/°C

*1: 測量定電流誤差±10%以內

*2: 30 mΩ ~ 3 Ω 量程: FAST時加上±3 dgt., MEDIUM時加上±2 dgt. 3mΩ量程: FAST時加上±30 dgt., MEDIUM時加上±10 dgt.

電壓測量規格

量程

6V

60V

300V *3

600V

1000V *3

最大顯示值

±6.30000V

±63.0000V

±315.000V

±630.000V

±1050.00V

分辨率

10μV

100μV

1mV

1mV

10mV

精度*4

±0.01%rdg. ±3dgt. (±0.001%rdg. ±0.3dgt.)/°C

溫度系數

*3: BIM1030S 最高300V, BIM1100S最高1000V

*4: FAST 時加上±2dgt, MEDIUM時加上±2dgt.

一般規格

使用溫濕度范圍

0°C~ 40°C, 80%RH 以下(無結霜)

保存溫濕度范圍

-10°C~ 50°C, 80%RH 以下(無結霜)

精度保證溫濕度保證范圍

23°C±5°C, 80%RH 以下(無結霜)

精度保證期間

1 年

使用場所

限室內使用,海拔高度2000公尺以下

額定電源電壓

AC100V ~ AC240V (Fully Range, 自動切換)

額定電源頻率

50/60Hz

最大額定功耗

30VA

耐電壓

全部電源端子-保護接地之間AC 1.6kV, 1分鐘,截止電流10mA全部測量端子-接口之間AC 3.00kV, 1分鐘,截止電流1mA全部測量端子-保護接地之間AC1.62kV, 1分鐘,截止電流1mA

尺寸

約215寬x 95高x 310深(包含全部凸出部份)

附件

使用說明書1本,使用地區電源線1條

選件

RS-232 電纜, LAN電纜(5米), (SPEC40507) TL01-BIM探針型四線測試線0.8米, (SPEC40508) TL02-BIM開爾文型四線測0.8米, (SPEC40509)

OP01-BIM 歸零銅塊

適用標準

Safe EN61010

EMC  EN61326 Class A, EN61000-3-2, EN61000-3-3

放射性無線頻率電磁場的影響

( 在10V/m下)

電阻測量: ±10%rdg. ±8,000dgt.

電壓測量: ±0.01%rdg. ±50dgt.

傳導性無線頻率電磁廠的影響

電阻測量: ±0.5%rdg. ±1,000dgt. At 3V
