中國臺灣Chroma 63201可編程直流電子負載
中國臺灣Chroma 63201可編程直流電子負載?主要特色
- zui大功率 : 2.6kW, 5.2kW, 6.5kW, 10kW,10.4kW, 14.5kW, 15.6kW
- 工作電壓 : 0~80V / 0~600V / 0~1000V
- 工作電流 : 達到1000A
- 定電流(CC)，定電阻(CR)，定電壓(CV)定功率(CP)等操作模式
- 主 / 從介面控制，在靜態和動態操作模式下，可同步執行多組負載并聯拉載應用(可達93.6 KW)
- 高速動態負載模擬達20kHz
- 負載模組只要1V即可達到zui大額定電流
- 可程式電流上升下降斜率達 41A/μs
- 高精確度之電壓，電流，功率量測
- 大型 LED / LCD 顯示
- 外部訊號波形模擬拉載
- 短路測試及短路電流量測
- 具有過功率(OP)、過電流(OC)、過溫度(OT)保護及過電壓、正負極反向告警功能
- 多功能遠端遙控測試
- GPIB、RS-232 控制介面
?產品功能
63200系列大功率直流電子負載，是專門設計予大功率之交換式電源供應器，電源裝置設備/動力電池組和電子元件測試模擬使用。此系列機種具有并聯同步執行等功能，對于大功率之通訊電源(SMR)和不斷電電源(UPS)等產品，提供了一*理想之選擇。

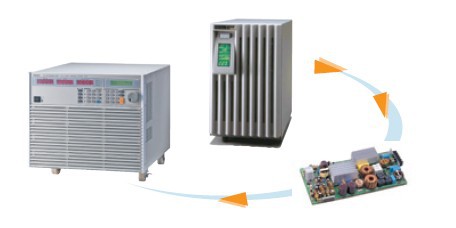

電源裝置設備測試

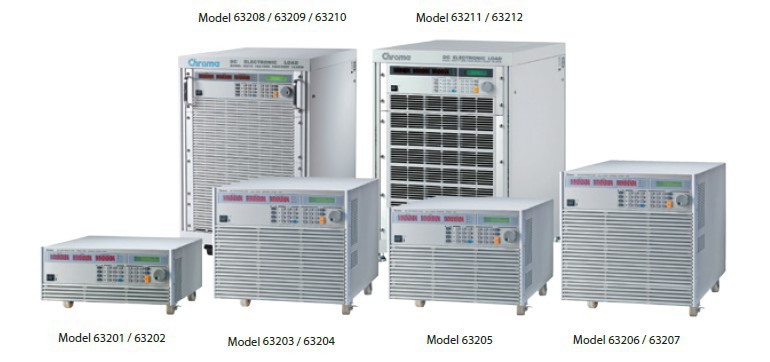

63200系列中有十種不同機種，這些機種功率范圍從 2,600瓦到15,600瓦，電流范圍從50安培到1000安培，輸入電壓zui大到600伏特。此外63200系列提供四種操作模式供各種應用模擬，在定電流(CC)和定電阻(CR)操作模式下，適合應用于測試一般定電壓輸出的交換式電源供應器，而定電壓(CV)操作模式可用來測試電池充電器和定電流輸出的電源裝置，另外定功率(CP)操作模式，則可模擬出電池放電曲線。

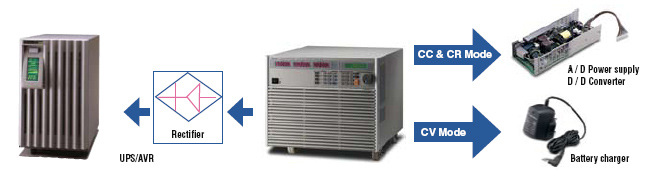

交換式電源供應器測試

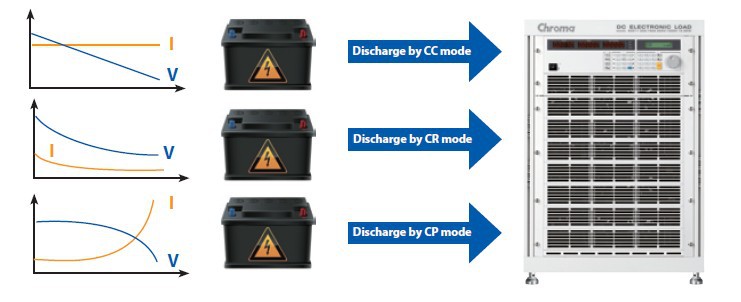

動力電池測試
1V即可達到額定zui大電流值，甚至于拉載電流的斜率zui大規格也可達到，這樣*的優點，對于未來交換式電源供應器降低輸出電壓之趨勢， 63200系列機種仍可應付自如。
63200系列具有外部訊號波形模擬和主/從界面控制等*功能，可藉由內部或外部控制訊號，控制63200 系列負載同步執行多組電子負載模組并聯拉載應用，這樣的彈性可以提供更大功率的擴充能力，以應付廣泛市場之應用。
主/從并聯控制

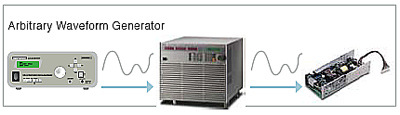

外部訊號波形模擬
63200系列負載中提供高精確度的電壓，電流及功率量測功能，并且具有短路測試模擬及短路電流量測，即使是zui嚴苛的研發階段或生產自動化應用，此系列機種能輕易地達成并提供彈性擴充。

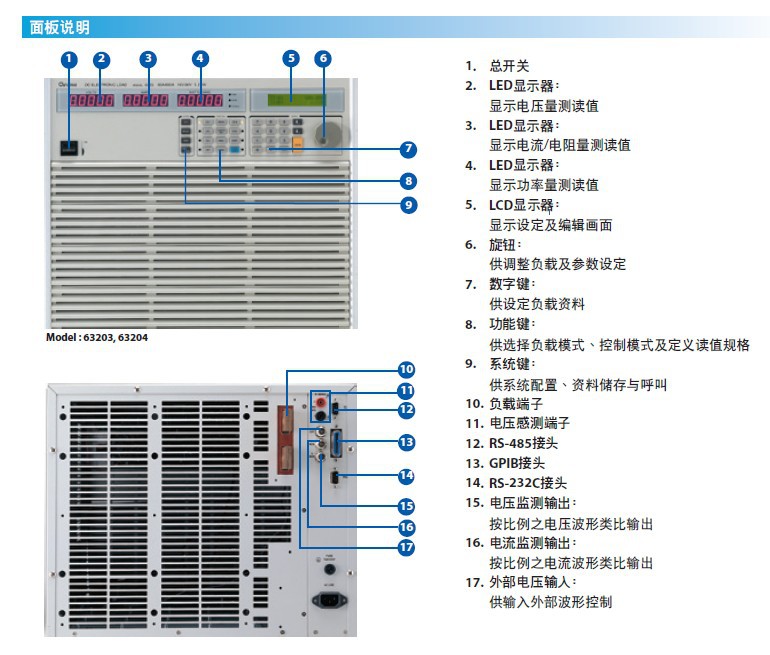

63200系列并提供多方面的前面板操作，如液晶顯示面板和無段式旋鈕及鍵盤輸入資料控制，且具有 GPIB、RS-232和APG等遠端控制介面，以利各方面之應用。
63200系列采用熱控風扇以降低風扇所發出之噪音，且具有內部自我診斷保護設計，可供維護儀器的日常使用，它還具有過功率、過電留、過溫度 保護及過電壓、正負極反向告警功能，從而保證了產品的可靠性，是工程測試及自動測試系統整合得以信賴的產品。
63200系列具備瞬間大功率承載的能力，在未帶載時，1毫秒內的瞬間zui大承載功率可高達2.7倍的額定功率。此特性可符合瞬間有大功率的待測物測試用，如電漿顯示器面板是一個zui典型的應用。其他如電池的三倍額定電流(3C)放電、斷路器及保險絲的過載(300% ~ 1000%)測試、汽車引擎及直流馬達的的啟動電流模擬等。

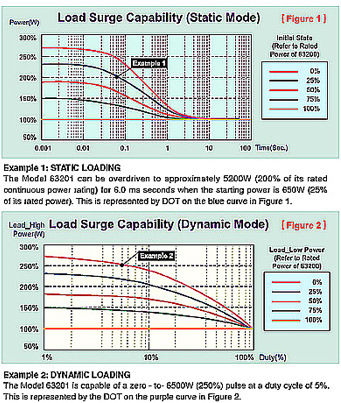

瞬間大功率承載能力的大小取決于電子負載的初始帶載狀況，圖1和圖2為負載初始帶載狀況與可接受zui大瞬間大功率承載能力的關系圖。在此操作下，若超出zui大瞬間大功率承載能力，電子負載會顯示過功率保護(OPP)告警并停止拉載。
Note 1 : 靜態模式(Static mode)下，初始狀態需持續至少1秒鐘以上。 Note 2 : 此瞬間大功率承載能力會隨著溫度調整其zui大承載能力。(Refer to Note 1 in Specifications)。 Note 3 : 圖1及圖2以63201為例說明，2600W/300A/0-80VDC。 |

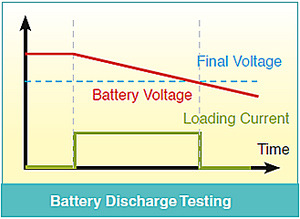

63200系列提供了時間量測功能，可計數范圍為1秒 ~ 99999秒，亦提供截止電壓、暫停計數(Timeout)的設定，可應用在電池的放電測試及及他類似的應用。如下圖所示，當按下Load ON后，63200會自動初始化其內部的計數器而開始計數，當電壓低到所設定的截止電壓時，計數器則停止計數。
Chroma 63201產品應用

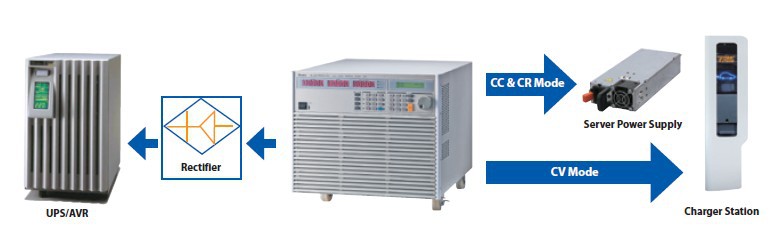

電源供應器測試
電源供應器在電子電機的領域里扮演著非常重要的角色，電源供應器在各式應用中扮演各種不同的型態。例如，AC/AC電源供應器中的不斷電系統(UPS)與AVR、AC/DC電源供應器中的服務器電源、AC/DC電源供應器中的逆變器(Inverter)，將電池的直流輸出轉換成家用交流電。近來，DC/DC的轉換器(Converter)已經廣泛的被使用在電池電力組件上，如手機和筆記本電腦等，隨著各種不同的負載模式，致茂63200系列電子負載能夠測試各種不同的直流輸出電源供應器，或經過整流器后直接對交流輸出的電源供應器進行測試。

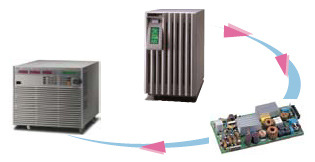

電子組件測試
幾乎所有電子設備都需要內建一電源供應器，無論在研發階段或在質量檢驗階段，直流電子負載是一個非常重要的測試設備。例如：不斷電系統(UPS)中整合了AC/DC、DC/DC及DC/CA三級，此三級皆需進行測試，63200系列電子負載就可針對不斷電系統進行AC/DC及DC/DC級的測試。

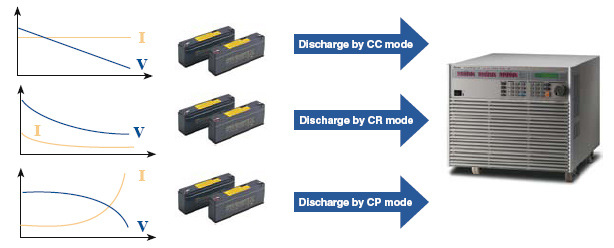

電池測試
對大部分的應用而言，電池的消耗是以功率的消耗型態展現，因此，63200系列電子負載的定功率模式在電池放電測試中，是一項相當適合的放
電模式。
系統整合

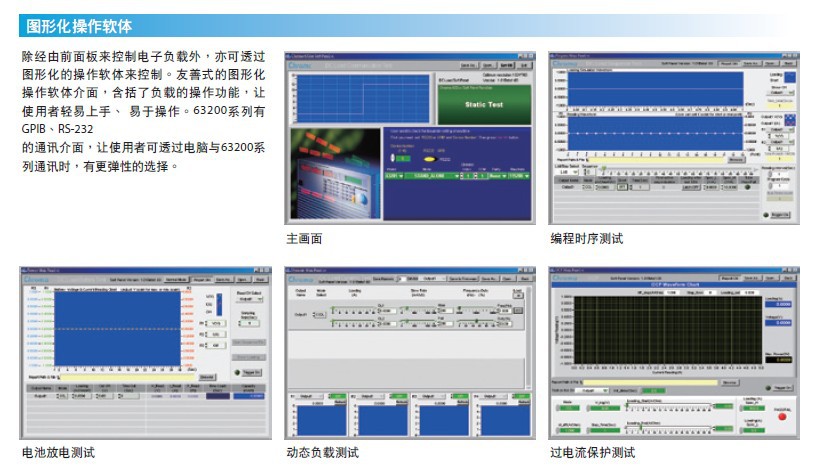

63200系列提供了GPIB、RS-232及RS-485等接口，可透過PC來控制。任意波形仿真、電壓/電流監測控制等功能，使得63200系列也非常適合在自動化測試的系統整合。
Chroma 63201 產品細節
Chroma 63201主要技術參數
Model | 63201 | |
Power*1 | 260W | 2600W |
Current | 0~30A | 0~300A |
Voltage*2 | 0~80V | |
Min. Operatingvoltage | 0.5V @ 15A | 0.5V @ 150A |
1V @ 30A | 1V @ 300A | |
ConstantCurrentmode | ||
Range | 0~30A | 0~300A |
Resolution | 7.7mA | 77mA |
Accuracy | 0.1%+0.1%F.S. | 0.2%+0.1%F.S. |
ConstantResistanceMode | ||
Range | 0.005~20Ω | 0.25~1000Ω |
Resolution*3 | 52mS | 1.04mS |
Accuracy*4 | 0.104S+0.35% | 0.9S+0.1% |
Accuracy*6(Vin>7V) | 0.104S+0.35% | 0.0021S+0.35% |
ConstantVoltagemode | ||
Range | 0~16V | 0~80V |
Resolution | 4mV | 20mV |
Accuracy | 0.05%+0.1%F.S. | |
ConstantPowermode | ||
Range | 0.6~260W | 6~2600W |
Resolution | 7.5mW | 75mW |
Accuracy | 0.5%+0.5%F.S. | |
Dynamic mode | ||
Timing | ||
T1&T2 | 0.025~10ms | 1ms~30s |
Resolution | 1μs | 1ms |
Accuracy | 1μs+100ppm | 1ms+100ppm |
Slew rate | 5mA~1.25A/μs | 50mA~12.5A/μs |
Resolution | 5mA/μs | 50mA/μs |
Accuracy | 10%±20μs | |
Min. Rise Time | 24μs (typical) | |
Current | ||
Range | 0~30A | 0~300A |
Resolution | 7.7mA | 77mA |
Accuracy | 0.4%F.S. | |
Measurement | ||
VoltageRead Back | ||
Range | 0~16V | 0~80V |
Resolution | 0.6mV | 2.6mV |
Accuracy | 0.05%+0.05%F.S. | |
CurrentRead Back | ||
Range | 0~30A | 0~300A |
Resolution | 1mA | 10mA |
Accuracy | 0.1%+0.1%F.S. | |
PowerRead Back | ||
Range | 0~260W | 0~2600W |
Accuracy*7 | 0.3%+0.3%F.S. | |
General | ||
Short Circuit | ||
current | 30A | 300A |
Input Rating | 1Ø 100/200Vac±10% VLN,47~63Hz ; 1Ø 115/230Vac±10% VLN,47~63Hz | |
Dimension(H x W x D) | 177 x 440 x 589 mm / 6.9 x 17.3 x 23.2 inch | |
Weight | 30 kg / 66.13 lbs | |
Safety& EMC | CE | |
Chroma 63201訂購信息
63201 :可編程直流電子負載80V/300A/2.6kW
63202 :可編程直流電子負載600V/50A/2.6kW
63203 :可編程直流電子負載80V/600A/5.2kW
63204 :可編程直流電子負載600V/100A/5.2kW
63205 :可編程直流電子負載80V/180A/6.5kW
63206 :可編程直流電子負載80V/600A/10.4kW
63207 :可編程直流電子負載80V/300A/10.4kW
63208 :可編程直流電子負載80V/600A/15.6kW
63209 :可編程直流電子負載80V/1000A/15.6kW
63210 :可編程直流電子負載600V/150A/14.5kW
63211 :可編程直流電子負載1000V/150A/15.6kW
63212 :可編程直流電子負載1000V/150A/10kW
A632001 :遠程遙控器
A632002 :負載測試線38mm/242A/200cmx2
A632003 :負載測試線80mm/390A/200cmx2
A632004 : 63200&6330A系列用負載同步訊號連接盒
