如何選擇您的示波器

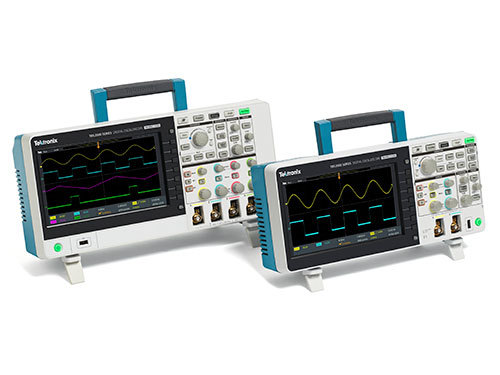

泰克為許多不同應用和用途提供示波器。為幫助您根據自己的需求選擇適當?shù)氖静ㄆ?，下面列出了示波器選型zui 常用的指標，以及確定您的要求的實用技巧。

1、帶寬

所有示波器都有一個在較高頻率上滾降的低通頻響。示波器 帶寬是指正弦曲線輸入信號衰減到信號真實幅度 70.7% 的頻 率，也就是 -3 dB 點。您的示波器必須有足夠的帶寬，以便 捕獲信號的所有相關頻率成分。如果您定期處理數字信號， 那么通過比較信號和示波器的上升時間指標，可以比較容易 考察帶寬。使用的示波器的上升時間指標應該比信號上升時 間快五倍，以使誤碼保持在 2% 以下。

準則：帶寬 > zui高信號頻率的五倍

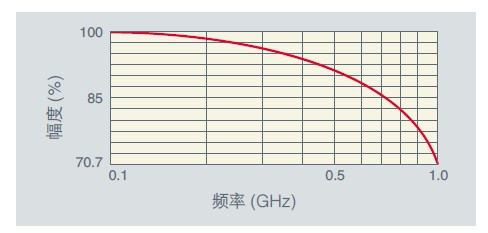

圖 1：通用示波器典型的頻響曲線

2、采樣率

示波器采樣速度越快，分辨率就越高，顯示的波形細節也就 越好，關鍵信息或事件丟失的可能性也越小。泰克推薦zui低 5 倍過采樣，以保證捕獲信號細節，避免出現假信號。

準則：采樣率 >5 x ( zui高的頻率成分 )

3、記錄長度

記錄長度是示波器在一次采集中可以數字化和存儲的樣點數 量。由于示波器只能存儲數量有限的樣點，所以波形時長或 捕獲的“時間”長度與示波器的采樣率成反比。記錄長度越長， 以高分辨率捕獲的時間窗口越長。

準則：捕獲的時間 = ( 記錄長度 ) / ( 采樣率 )

4、數字通道和頻譜分析儀輸入

當今示波器為在系統級調試復雜設計不僅僅提供了模擬通道。如果您需要分析一條并行總線或多條串行總線，泰克 MSO 系列混合信號示波器為一次分析多個信號提供了 16條數字通道及zui多 4 條模擬通道。

如果您正在處理 RF 信號，泰克 MDO 系列混合域示波器 提供了內置頻譜分析儀，能夠以時間相關的方式分析模擬 信號、數字信號和 RF 信號。

5、特性和分析功能

泰克示波器提供了廣泛的特性和分析功能。在選擇示波器時， 應考察提供的觸發功能、波形搜索工具、自動測量功能及分 析軟件包，如串行總線分析、抖動和電源分析，確保滿足您 的需求。
